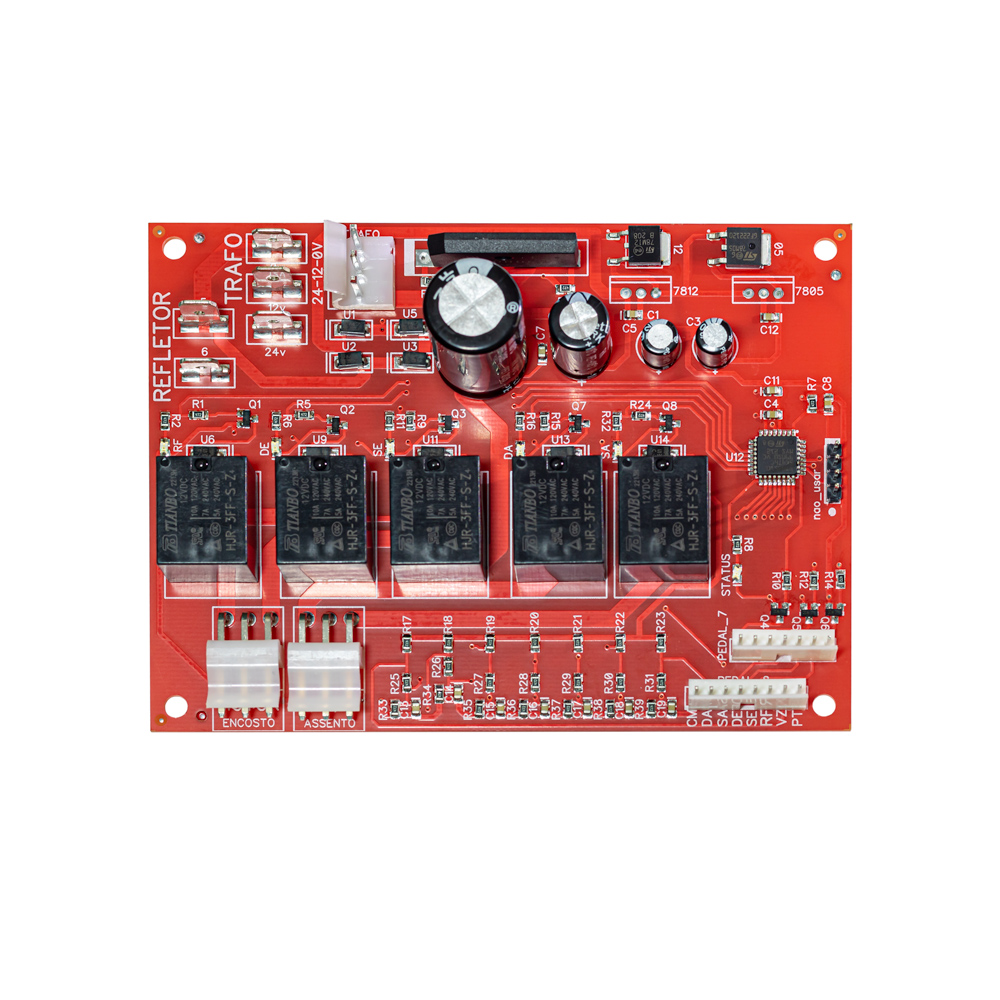

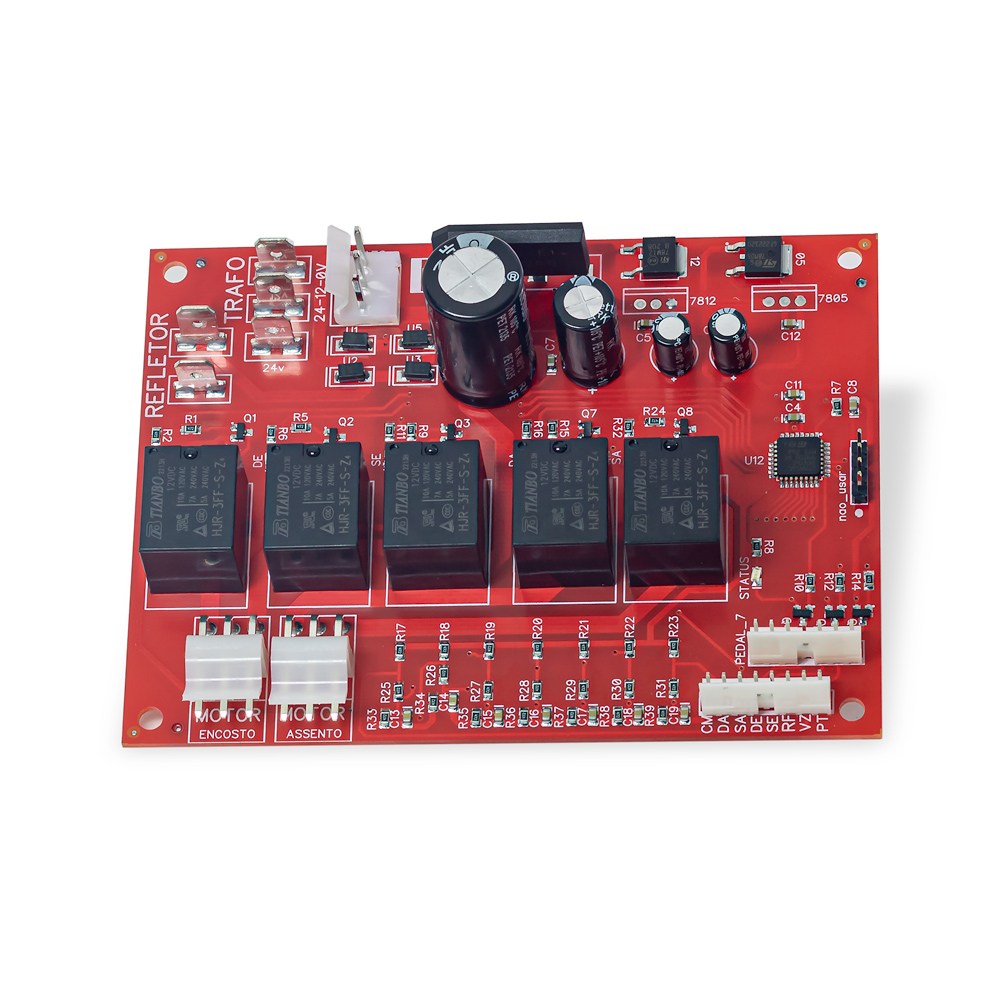

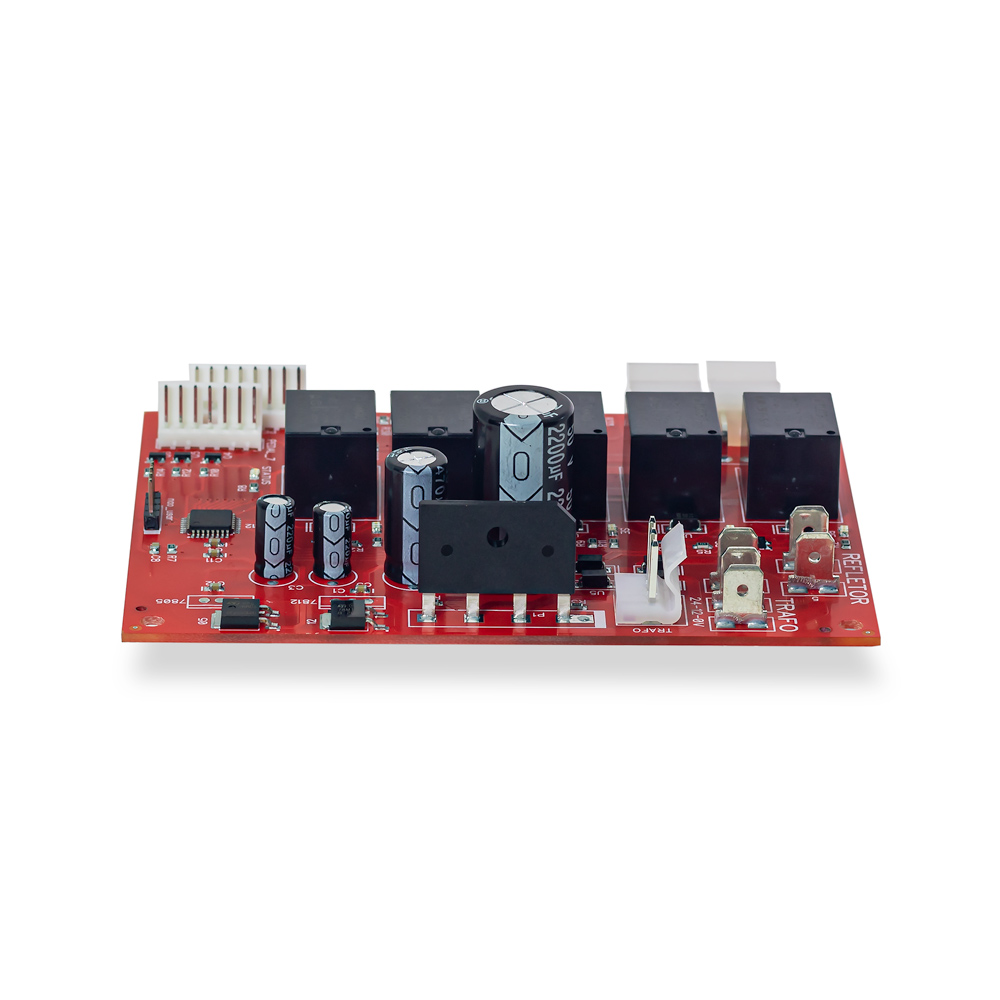

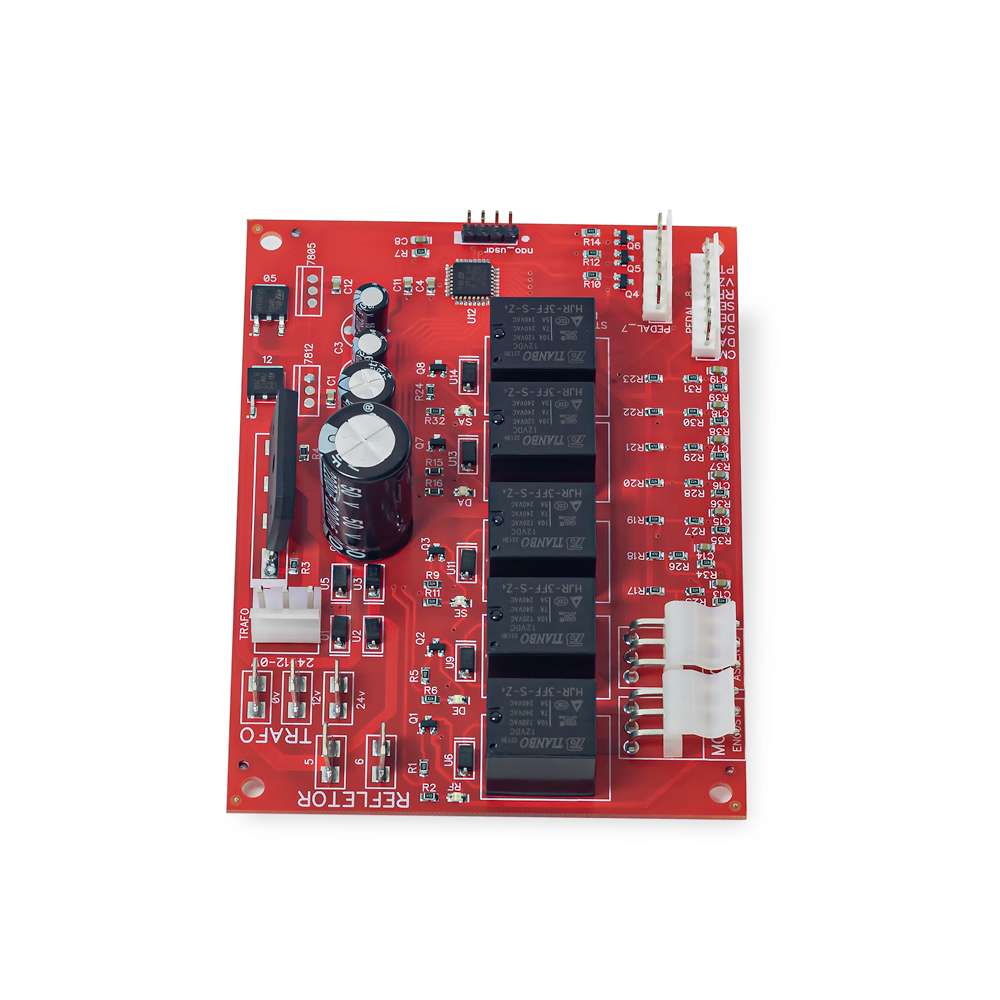

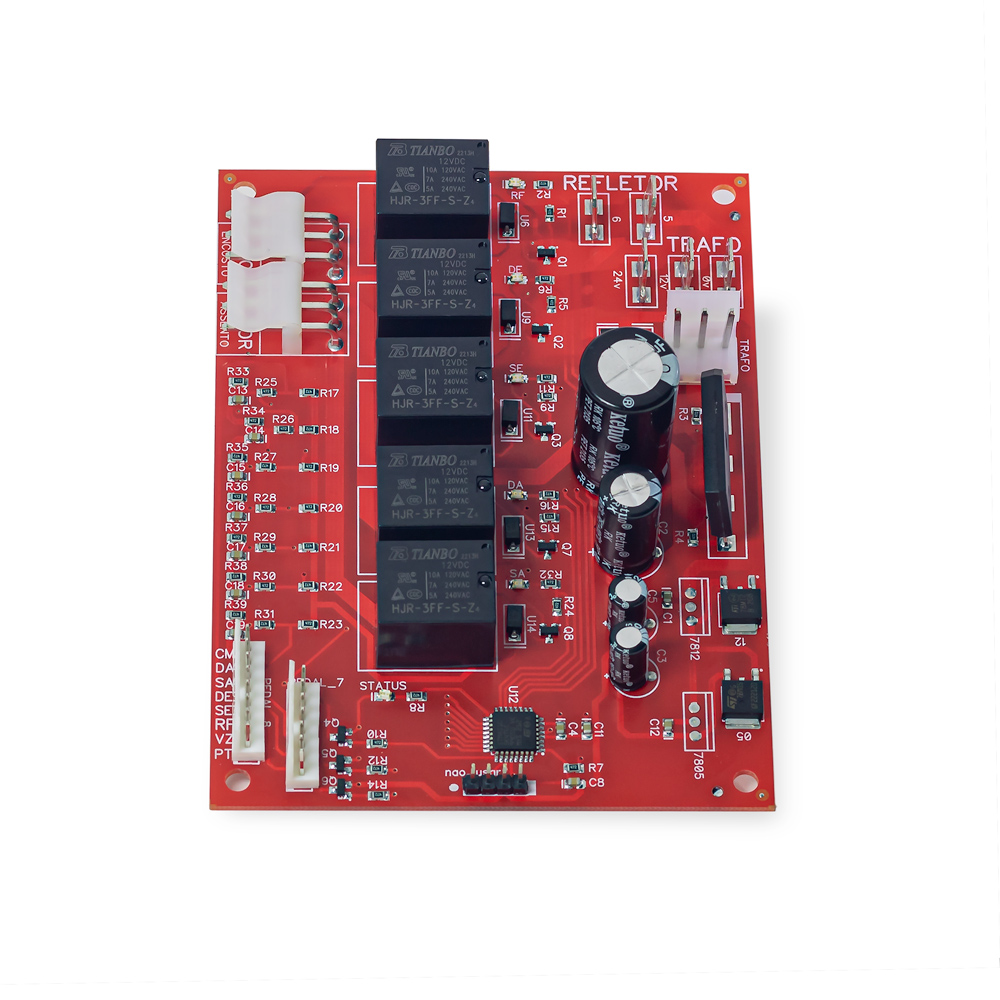

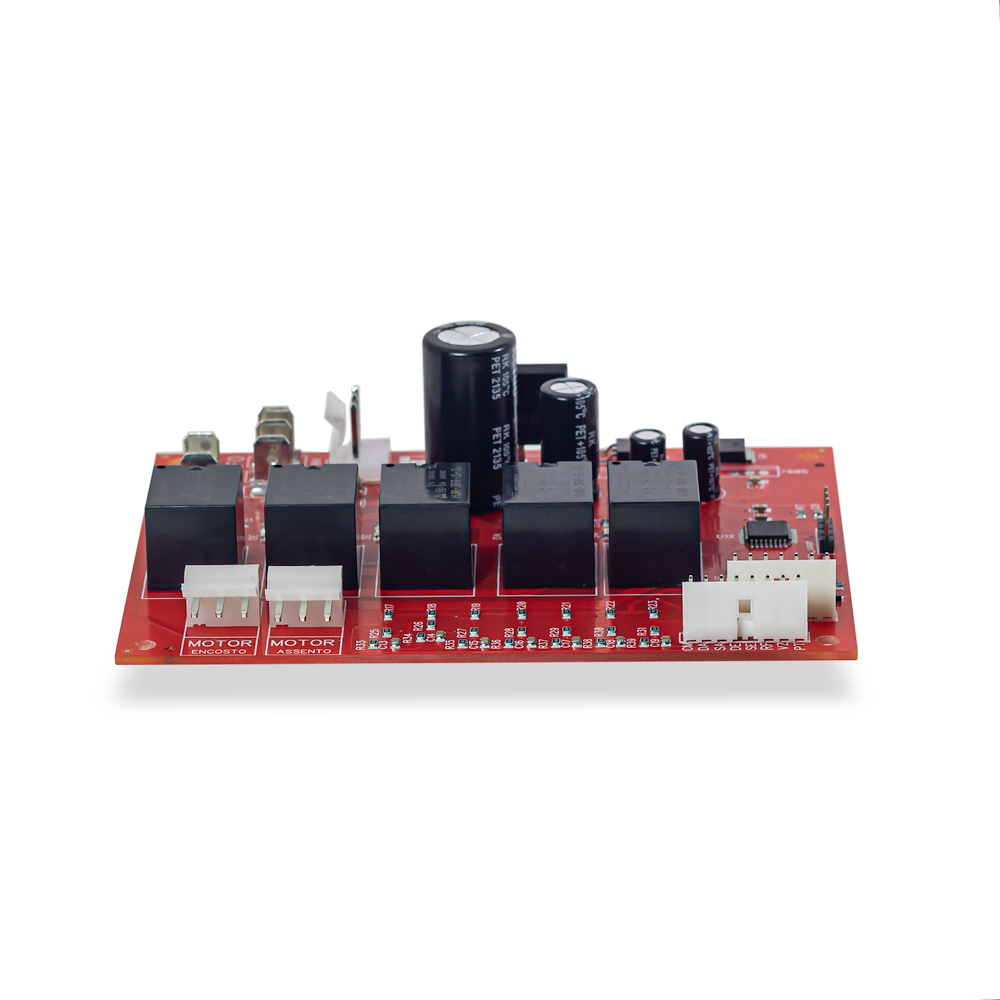

Placa Universal Para Cadeira Gnatus
AtivoCategoria ainda não cadastrada
MLB1189780402SKU MLB1189780402Sem categoria
Aplicação:
Cadeiras Gnatus e Saevos com motorrredutor 24V e conector de 8 vias.
Funções Executáveis:
Subir assento
Descer assento
Subir encosto
Descer encosto

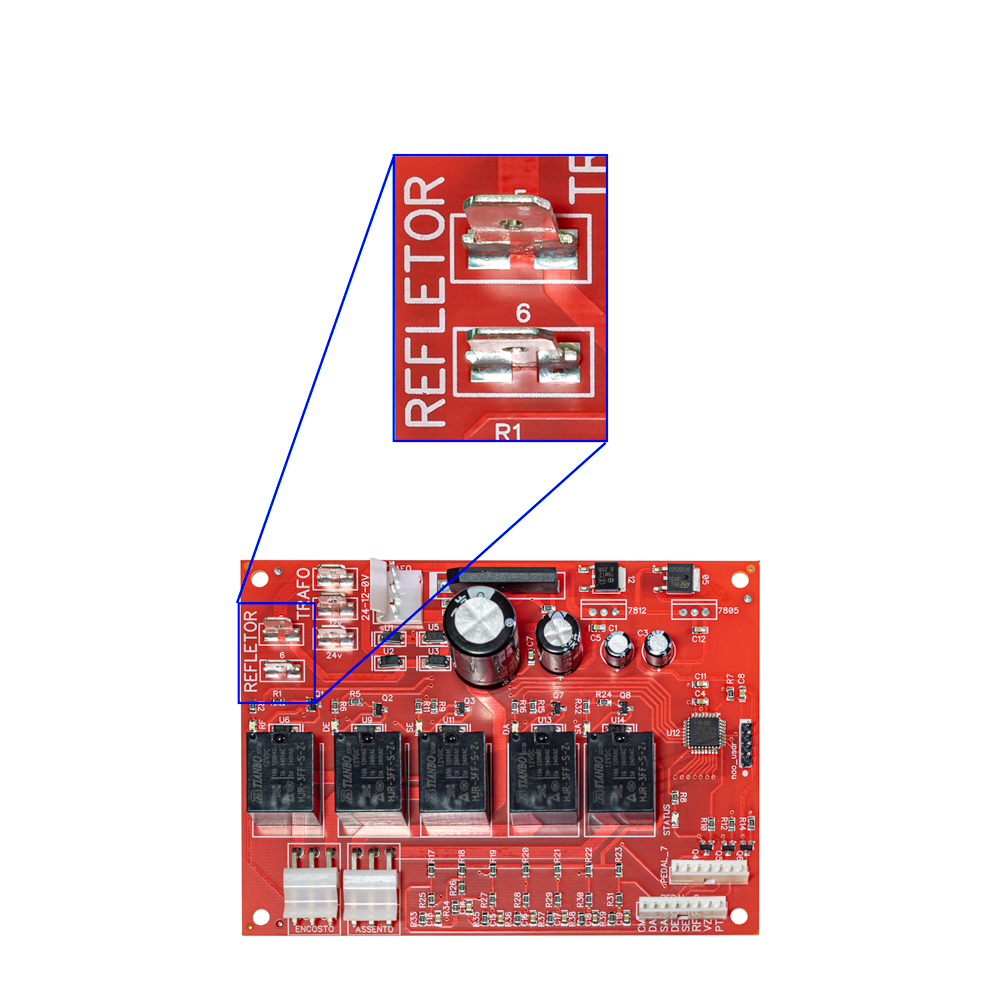

Refletor
Volta Zero
Posição de trabalho
Dimensões:
Largura: 9 cm
Comprimento: 12 cm
Altura: 3,5 cm

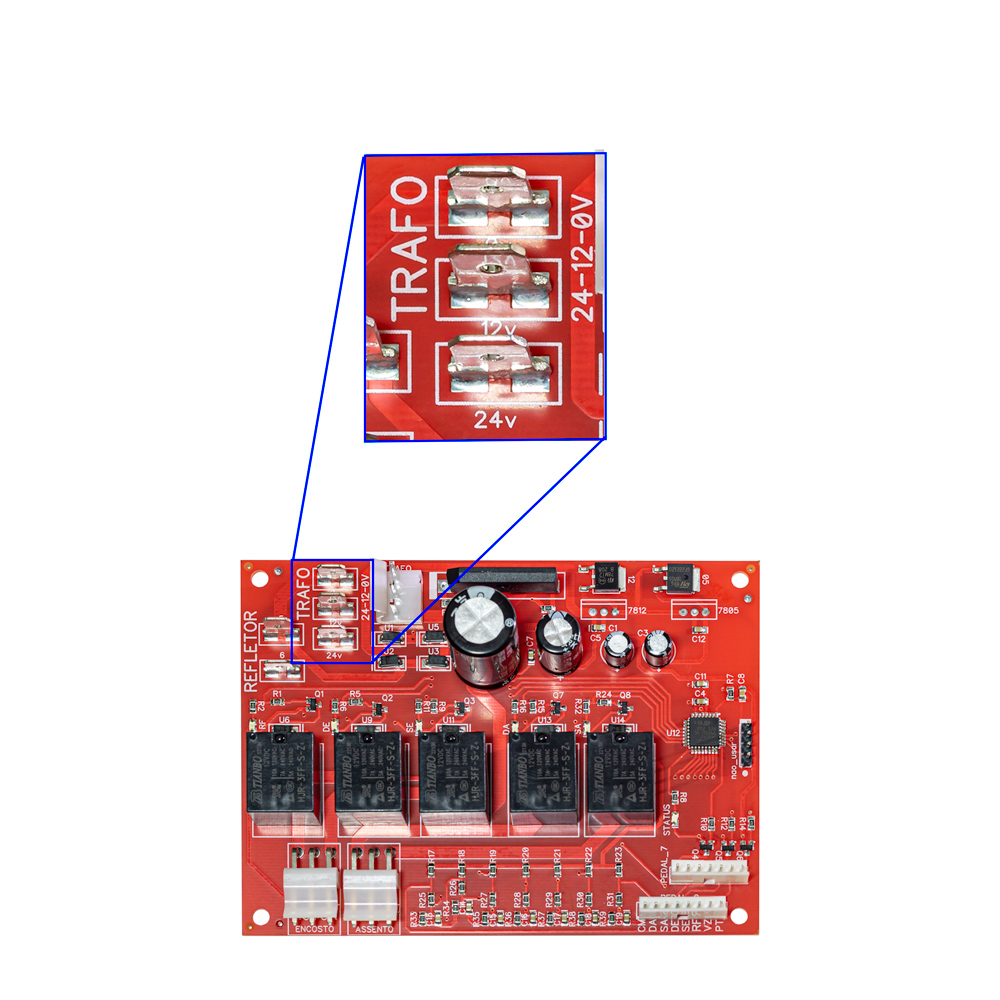

Tensão Entrada:
0V - Fio Preto
12v - Fio Amarelo
24V - Fio Azul

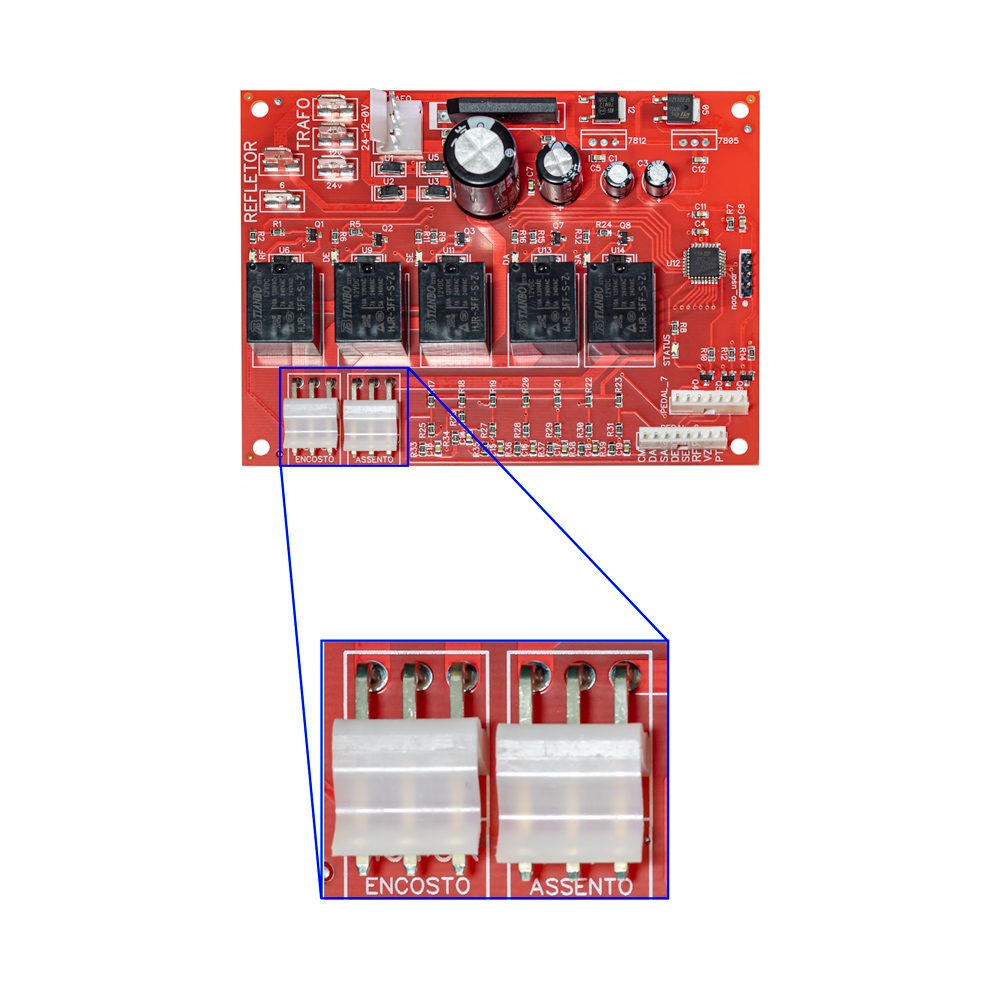

Tensão Saída Motores: 24V
Tensão Saída Auxiliar: 0V - 12V - 24V
Sensores do Encolder: Não se aplica
Notas:

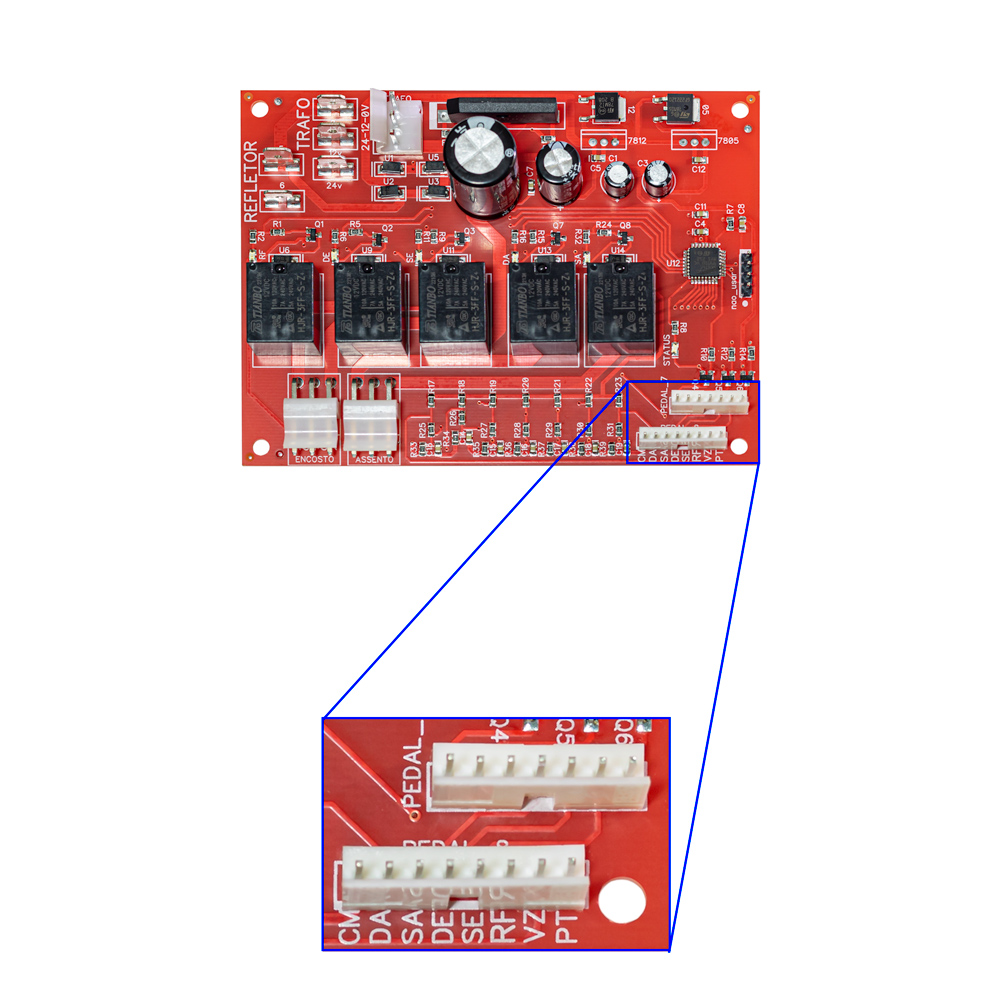

Para aplicação em cadeiras com chicote do pedal de 7 vias é necessário apenas a substituição do cabo manga do pedal por um de 8 vias.
Com a utilização desta placa as paradas de movimento do motor aconteceram quando a bucha do motorredutor encostar na micro chave. Desta forma haverá o corte de tensão e consequentemente do movimento.
Duvidas: Fique a vontade para utilizar o campo perguntas do anuncio.
Produto novo e com nota fiscal.
