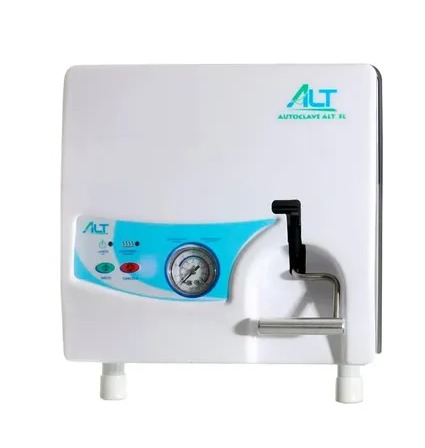

Autoclave ALT Analogica
Imagem
6 imagens Selecione para explorar
Ficha central do produto
Kit Placa Comando E Placa Painel Para Autoclave Alt Plus
AtivoPlacas Eletronicas
522030026SKU 522030026Placas Eletronicas

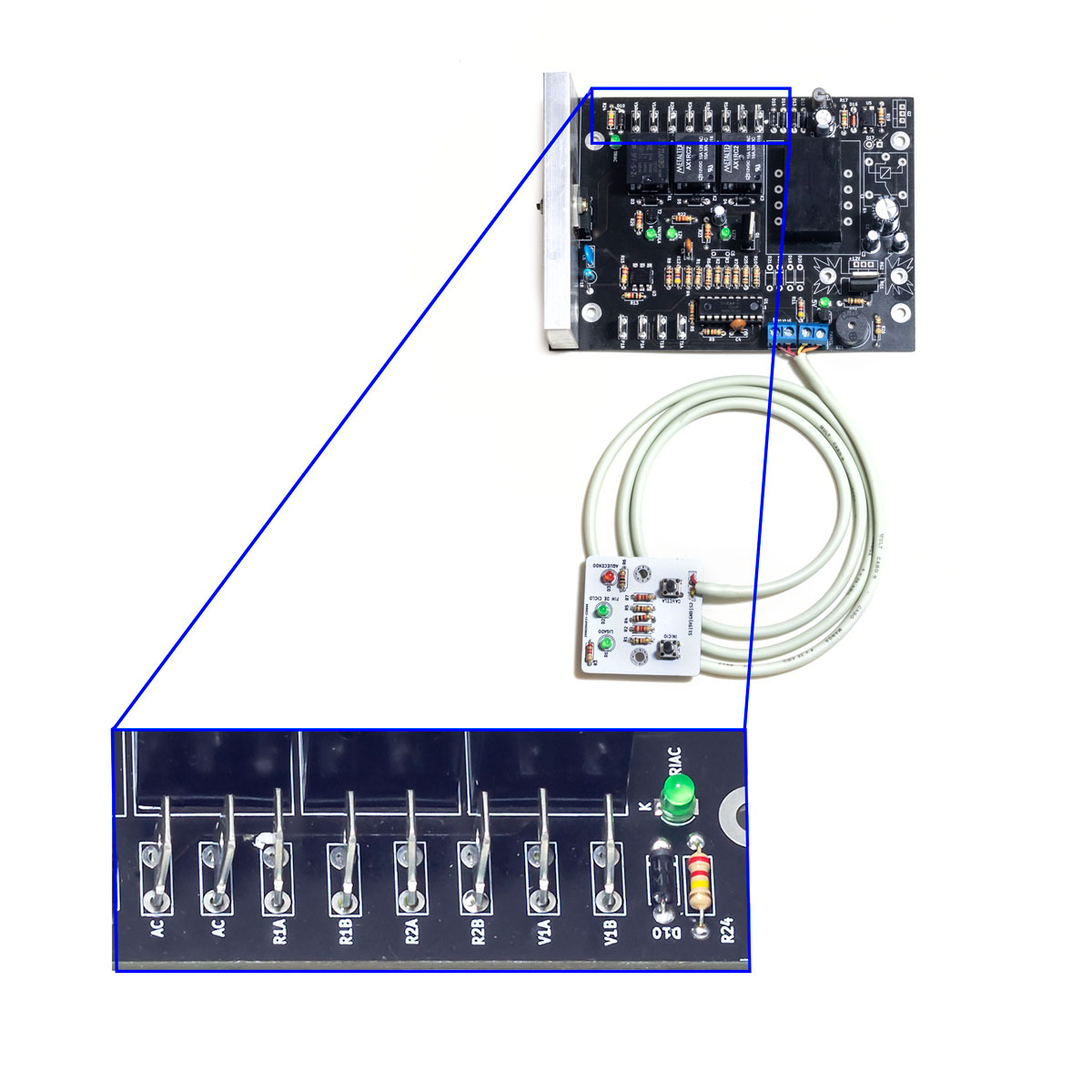

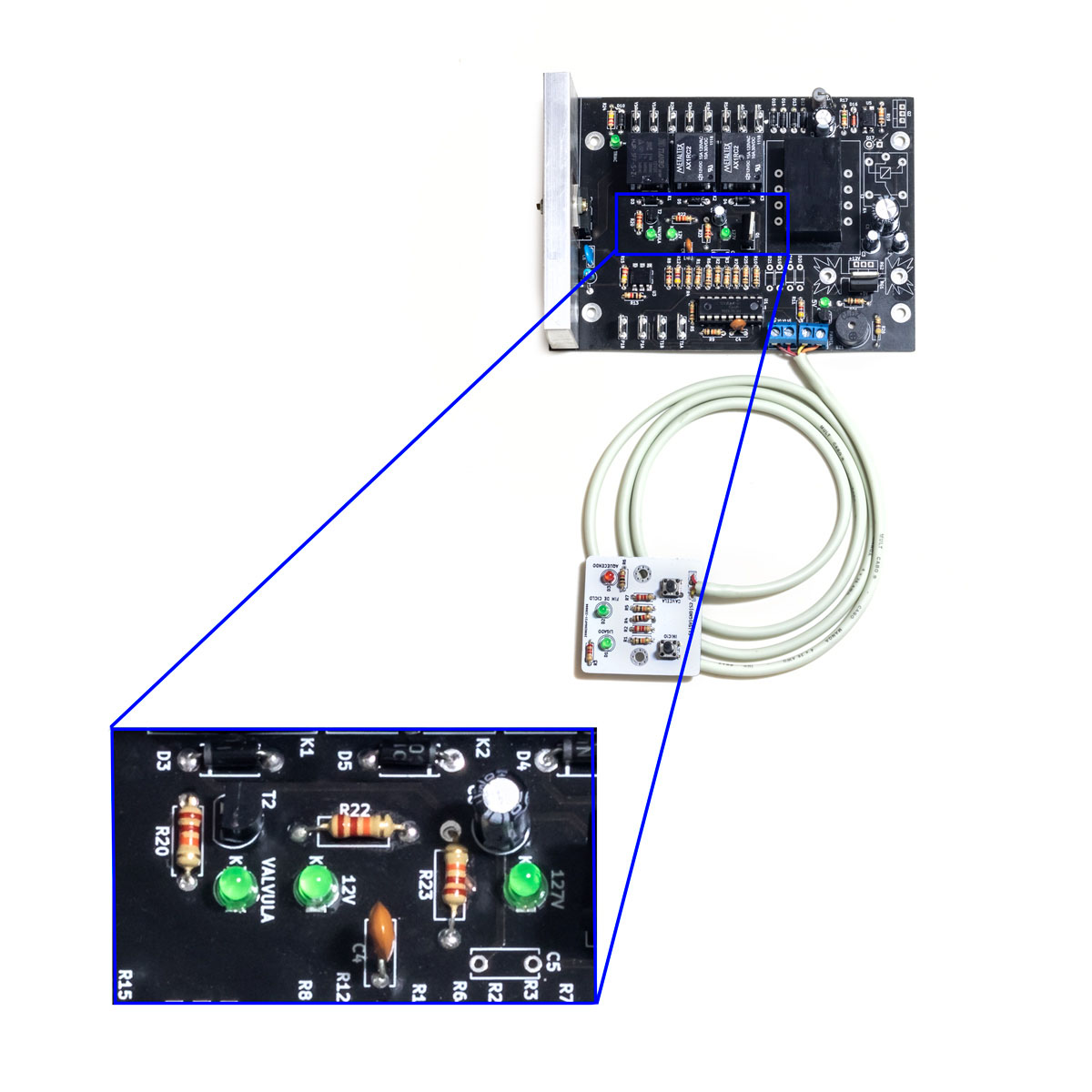

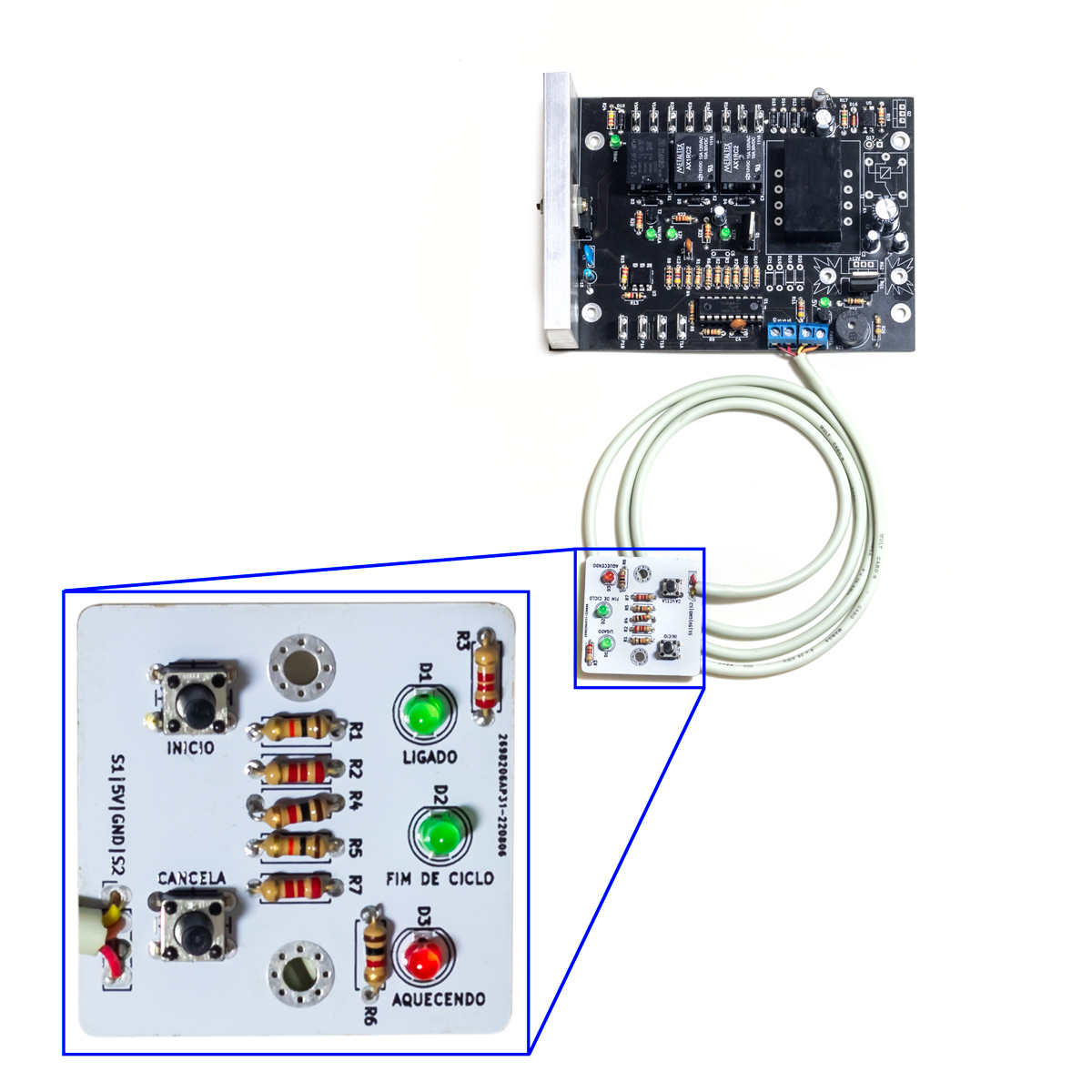

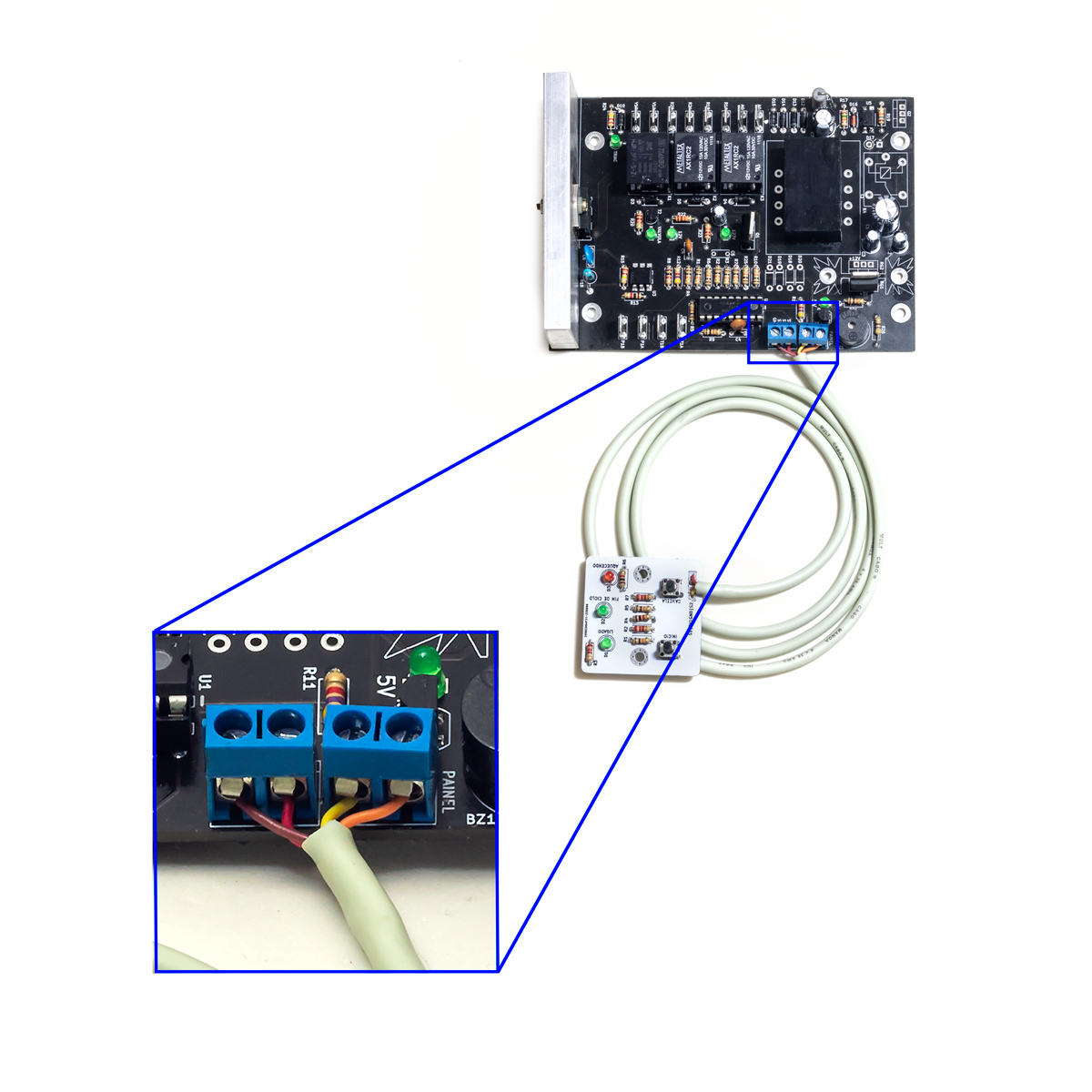

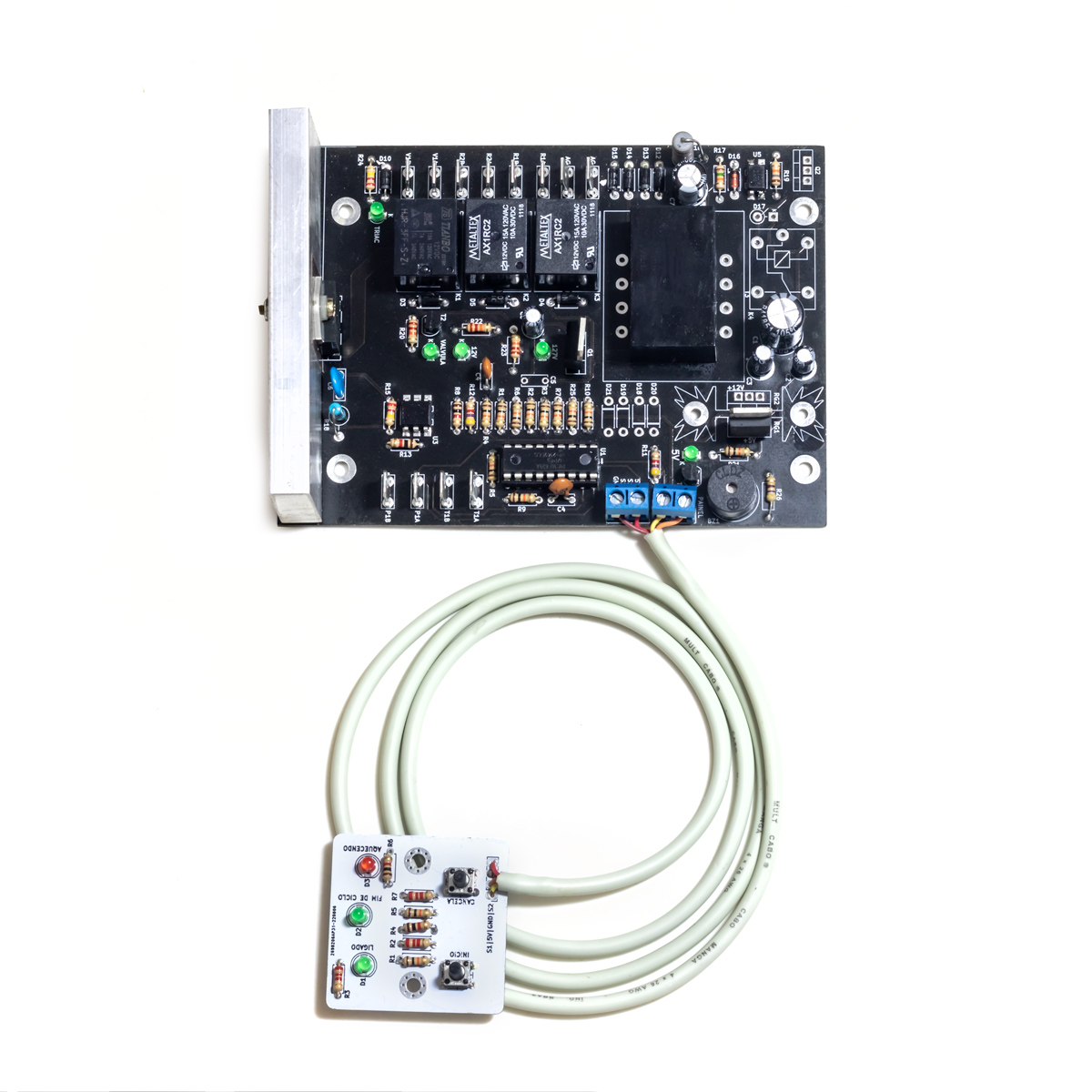

Conjunto Placa de potência + Placa painel de porta Para Autoclaves ALT
Fabricação: Nacional
Nota Fiscal: Sim
Garantia: 90 dias
Código522030026
SKU522030026
ResponsávelNão cadastrado
Última revisãoNão cadastrada
Descrição, aplicação e especificações técnicas
Dados oficiais do produto
Conjunto Placa de potência + Placa painel de porta Para Autoclaves ALT
Fabricação: Nacional
Nota Fiscal: Sim
Garantia: 90 dias
Informação ainda não cadastrada
Alimentação: Bivolt automático (127 ou 220V)
Contato Termostato: Normal Fechado
Contato Pressostato: Normal Fechado
Dimensões Placa Comando: 13 x 9,3 x 3,5 cm
Dimensões Placa Painel : 4 x 4 x 1,2 cm
Dimensões Cabo: 100 cm
Encaixe: Mesmo padrão de furação das autoclaves ALT
Entrada auxiliar para termostato (remoção de ar frio)
Fácil instalação, dispensa emendas e grandes alterações
Excelente qualidade e acabamento
Equipamentos e modelos compatíveis
1 item(ns)Compatibilidade cadastrada anteriormente
ALT 05 Litros Plus (painel com 3 Leds)
ALT 12 Litros Plus (painel com 3 Leds)
ALT 21 Litros Plus (painel com 3 Leds)
Conteúdo preservado

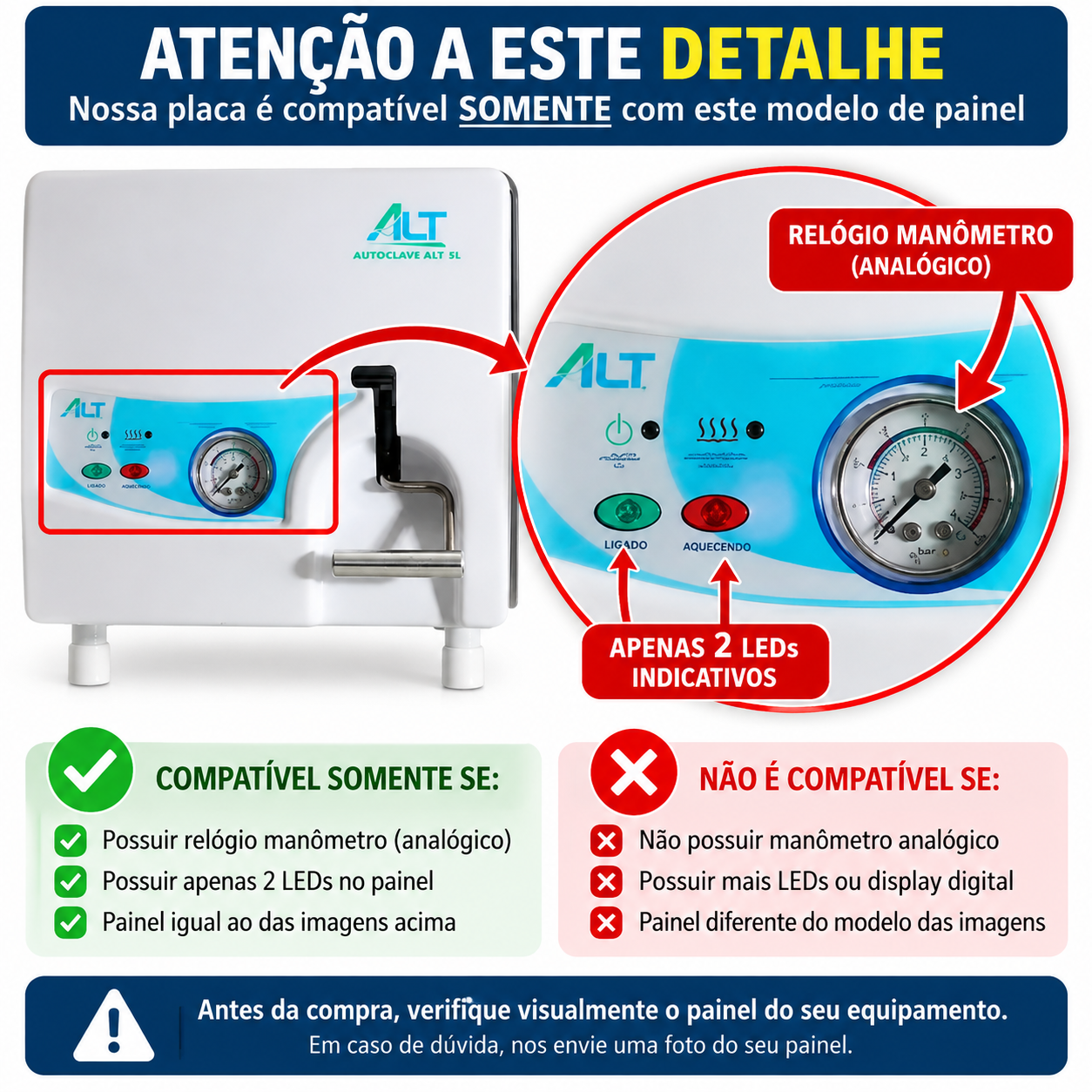

Como identificar corretamente
1 item(ns)
Equipamentos Compativeis
Imagem
Instalação
1 item(ns)Esquema Ligação Autoclave Alt
PDF/Documento
Defeitos e sintomas
0 item(ns)Informação ainda não cadastrada
Testes e diagnóstico
0 item(ns)Informação ainda não cadastrada
Soluções e ações recomendadas
0 item(ns)Informação ainda não cadastrada
Imagens técnicas
Detalhes, etiquetas e conexões
Diagramas e ligações
Referência visual
Informação ainda não cadastrada
Peculiaridades e exceções
Alertas importantes
△
1º O uso do termostato NÃO é obrigatório. Sem ele, a placa
fará o ciclo da mesma forma, porém sem abrir a válvula no
início do ciclo para expurgar o ar frio.
Termostato indicado: KSD301 90°C 16A Normal Fechado
2º Utilizar o contato NF (Normalmente fechado) do pressostato
Significa que ao atingir a pressão regulada, o contato abrirá
Perguntas frequentes
Consulta rápida
NÃO AQUECE: Resistências abertas; Fiação rompida; Pressostato travado; Ligação errada.
NÃO ATINGE A TEMPERATURA: Resistência(s) abertas ou irregulares; Vazamentos de vapor.
ULTRAPASSA TEMPERATURA: Pressostato travado; Mal contato na fiação do pressostato; Triac em curto
NÃO DESPRESSURIZA: Bobina da válvula danificada; Entupimento de tubulação;
