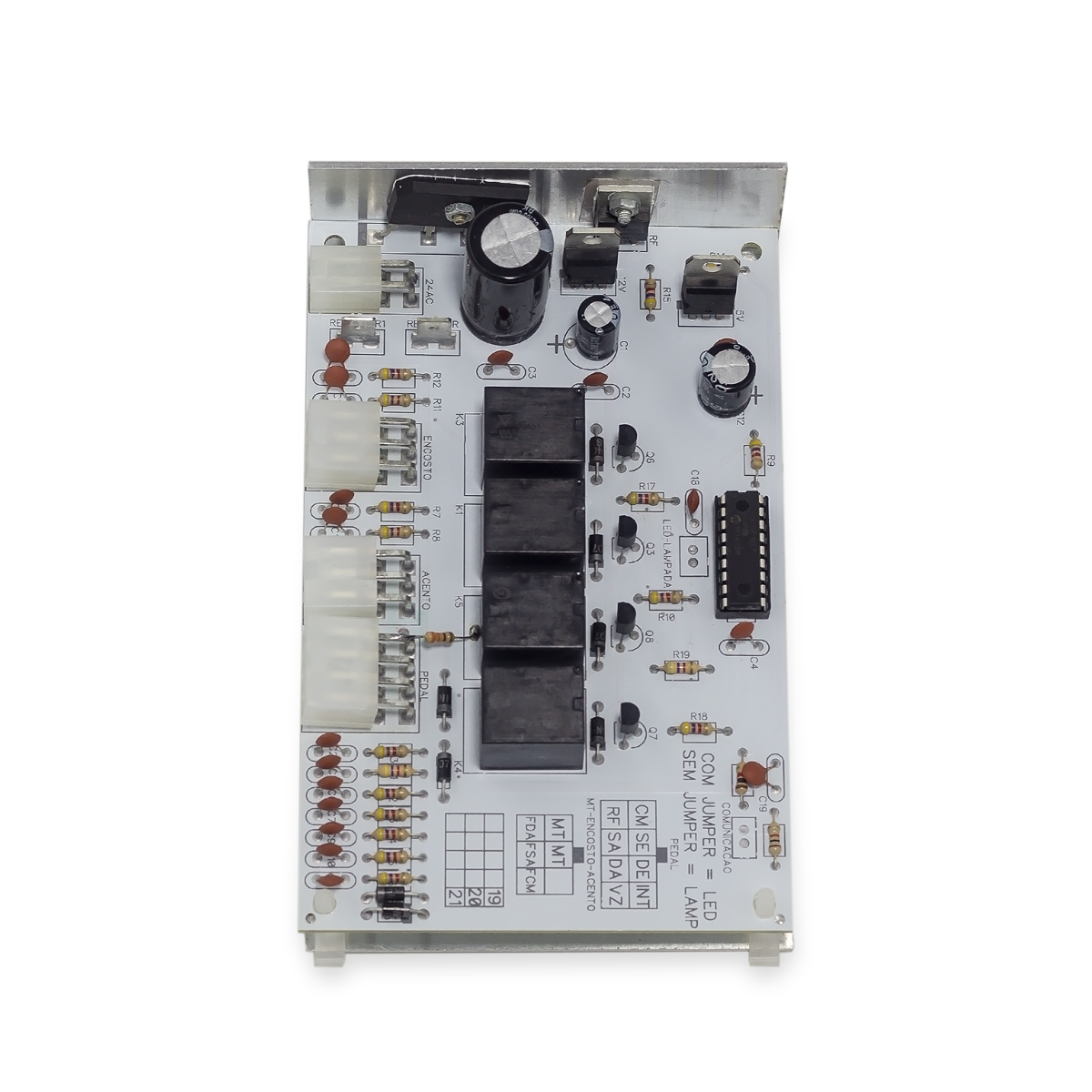

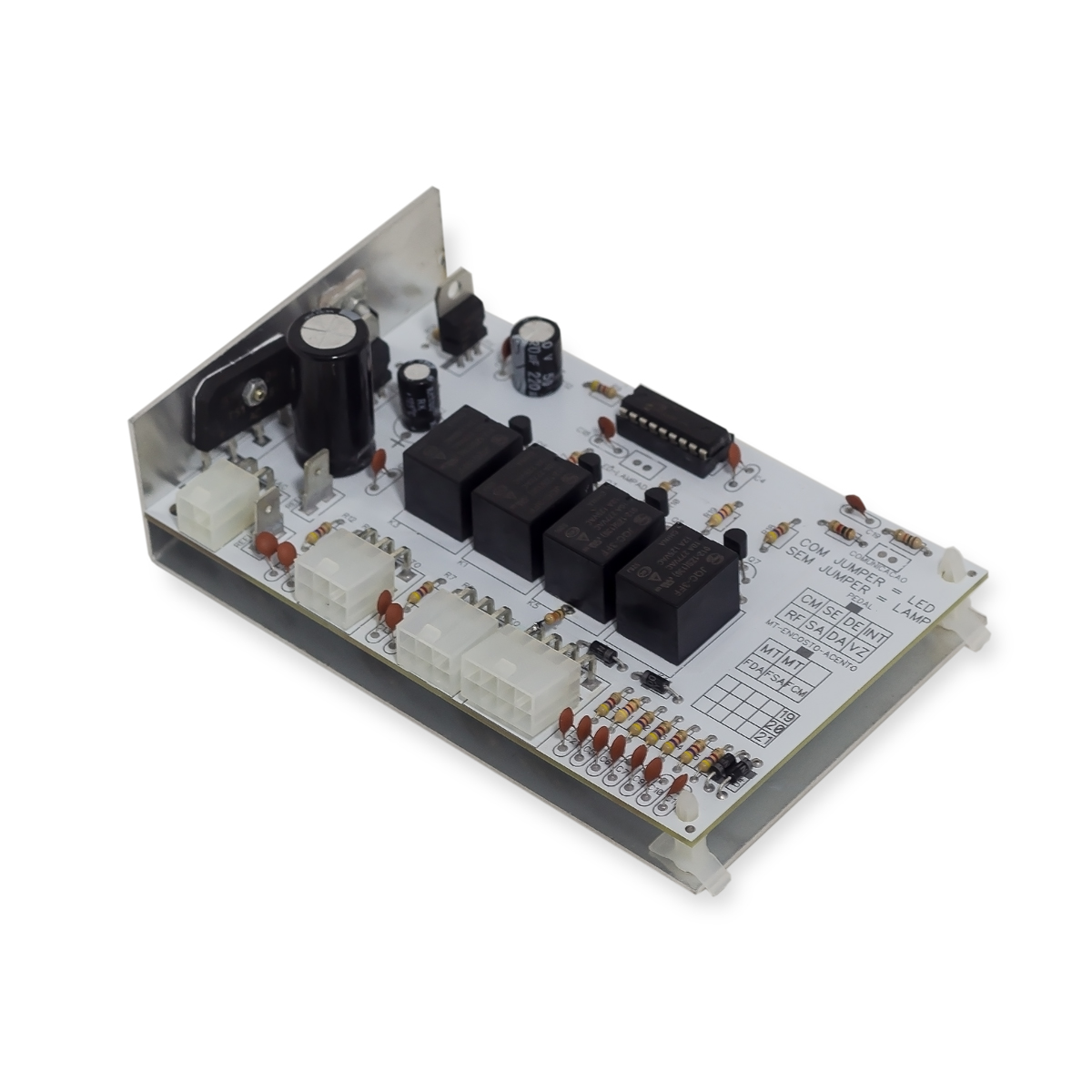

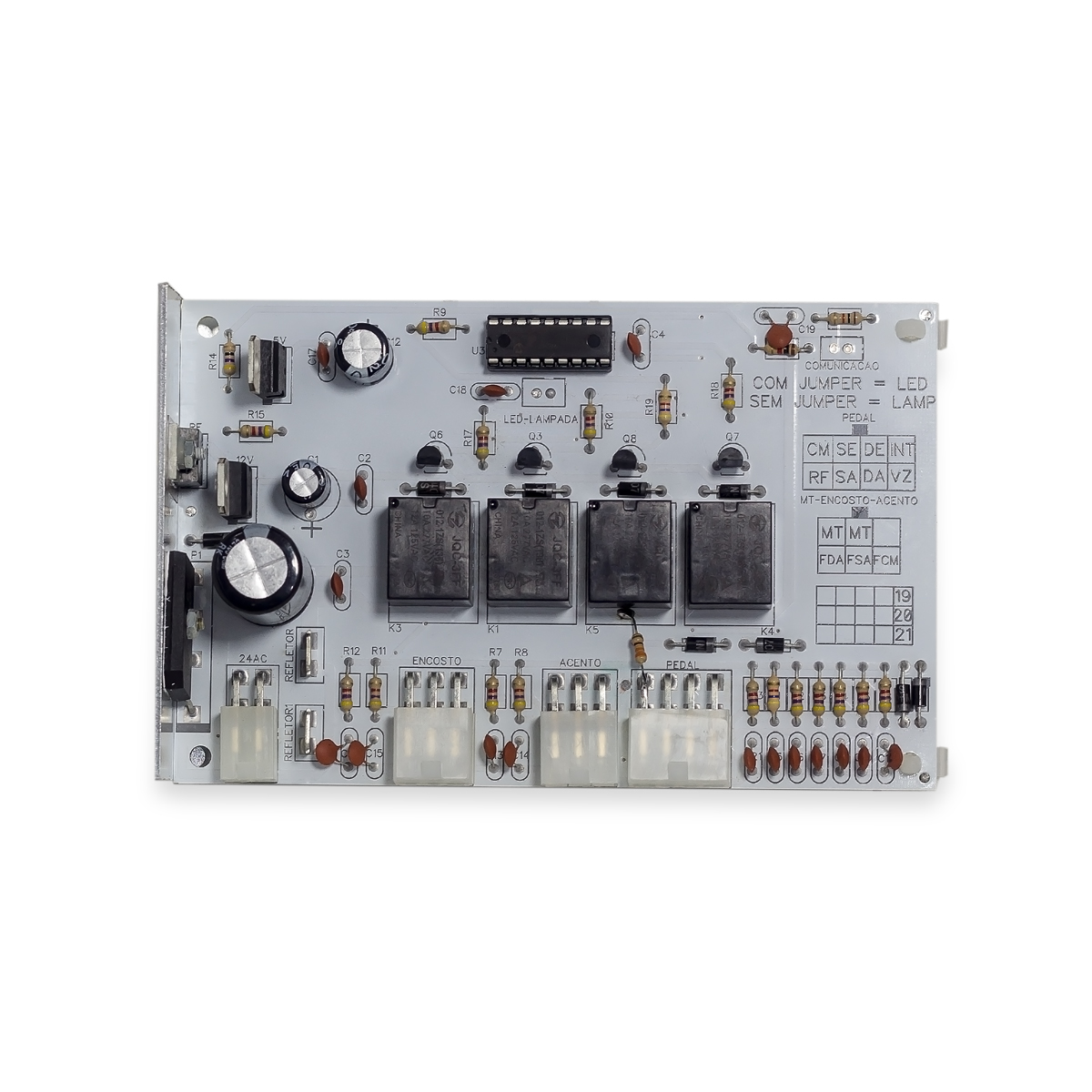

Placa Universal Para Cadeiras Olsen

Esta placa foi desenvolvida para substituir os modelos originais das versões Siena, EX e Sprint.

Sua programação permite comandar pelo pedal o refletor, encosto e acento. Como também permite executar as funções de voltar a zero e posição de trabalho.

Em seu projeto foi dimensionado componentes mais resistentes. O que a torna mais robusta as variações de energia.

A mesma trabalha apenas com alimentação de 24 Volts AC.


FAQ

OBSERVEI QUE ELA NÃO POSSUI OS CONECTORES DOS ENCOLDERS, COMO ELA REALIZA A PARADA DO MOVIMENTO?

Resposta: Ela utiliza como referência as micro chaves dos motorredutores. Desta forma, quando a bucha do motorredutor encostar na micro chave haverá o fechamento da alimentação e consequentemente do movimento.

OBSERVEI QUE ESTA PLACA TEM SOMENTE ALIMENTAÇÃO 24V, COMO FAÇO PARA LIGAR O REFLETOR JÁ QUE ELE É 12V ?

Resposta: O circuito eletrônico foi projetado para realizar internamente a adequação de voltagem. Sendo assim, basta plugar os conectores nas saídas indicadas.

É POSSÍVEL REGULAR A INTENSIDADE DO REFLETOR?

Resposta: Sim, é possível regular quando a cadeira for com lampada halógena. Basta realizar um toque longo no botão liga e desliga do refletor no pedal. Isto fará com que entre no modo programação e a intensidade luz poderá ser ajustada .

COMO EXECUTAR O MOVIMENTO DE VOLTAR A ZERO?

Resposta: Não alteramos este comando. Desta forma, poderá continuar executando como na original.

QUANTAS POSIÇÕES DE TRABALHO CONSIGO MEMORIZAR?

Resposta: É possível memorizar até 4 posições de trabalho.

COMO MEMORIZAR A POSIÇÃO DE TRABALHO?

Resposta: Após executar o comando de volta a zero, basta elevar o acento até a altura ideal e reclinar o encosto também até a altura ideal. Em seguida segurar a tecla de posição de trabalho por 7 segundos, soltar a tecla e acionar na sequencia um dos quatro movimentos básicos. E caso deseje ajustar a posição basta repetir o procedimento.

COMO EXECUTAR O COMANDO POSIÇÃO DE TRABALHO?

Resposta: Para chamar as posições de trabalho basta realizar um toque na tecla de posição de trabalho e em seguida acionar uma das quatro teclas de movimentos básicos.

COMO DEVO DISPOR A MEMORIZAÇÃO DAS QUATRO POSIÇÕES QUE ESCOLHI?

Resposta: Da maneira que for mais pratico ao profissional. Não esquecendo que para aciona-las basta seguir o passo a passo abaixo:

Primeira posição - tecla de posição de trabalho em seguida a tecla de sobe acento
Segunda posição - tecla de posição de trabalho em seguida a tecla de desce acento
Terceira posição - tecla de posição de trabalho em seguida a tecla de sobe encosto
Quarta posição - tecla de posição de trabalho em seguida a tecla de desce encosto

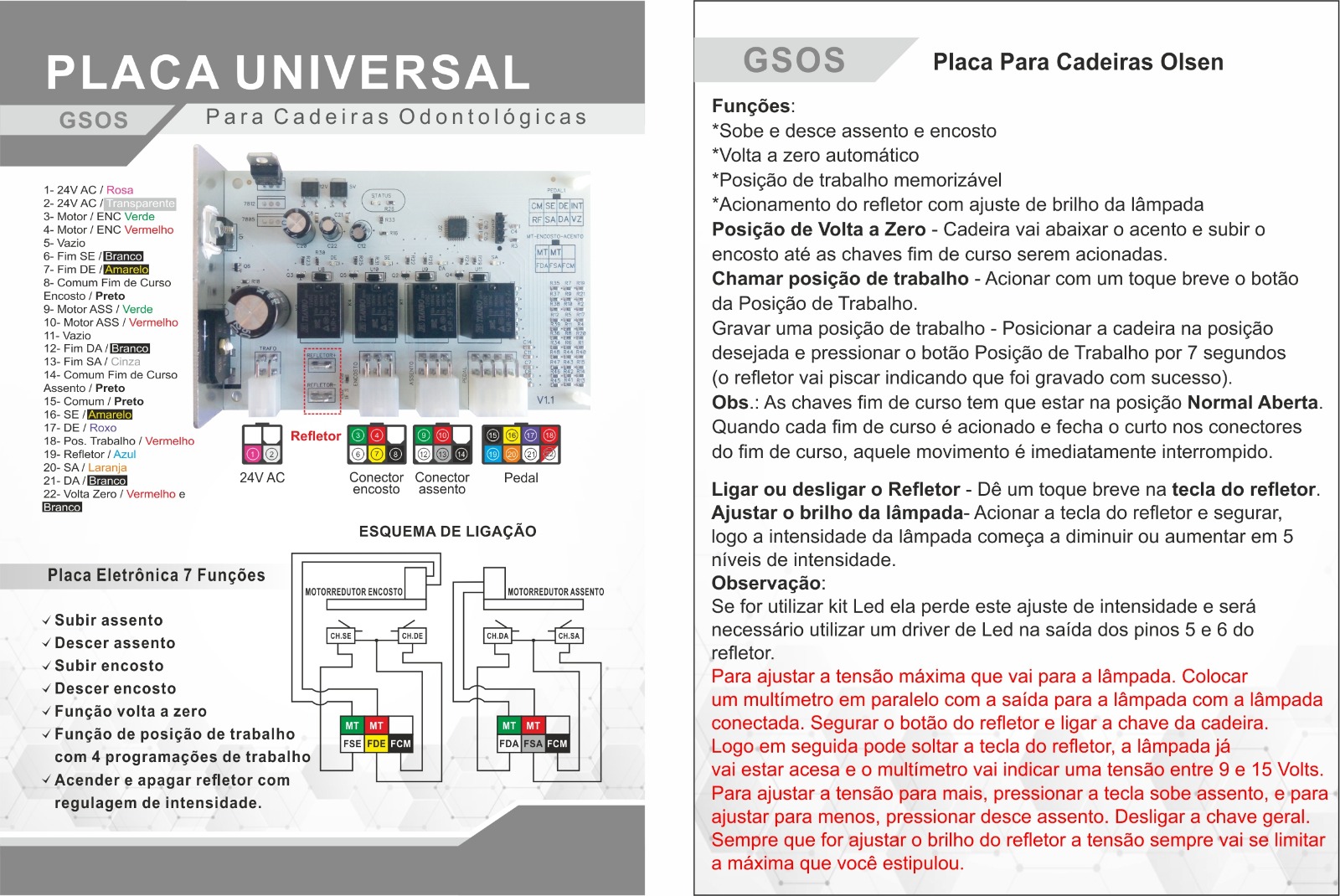

EXISTE ALGUM VÍDEO QUE ORIENTA SOBRE A LIGAÇÃO DA PLACA?

Resposta: Sim, todavia devido a política de privacidade desta plataforma conseguimos disponibiliza-lo somente após a compra. Quando vossos dados nos serão revelados.
