Válvula Solenoide Thermoval 15931 Autoclave Bioclave 10 Pino

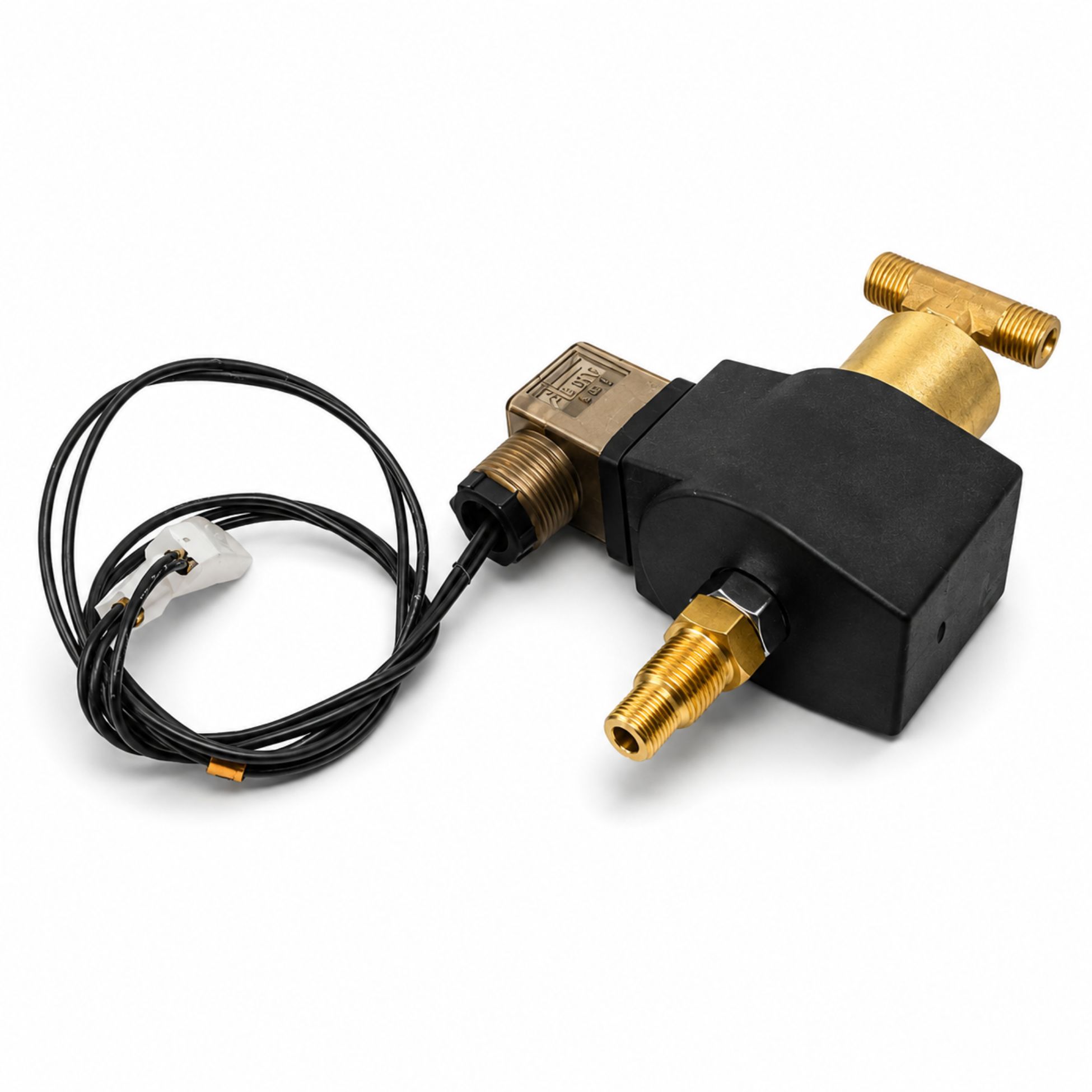

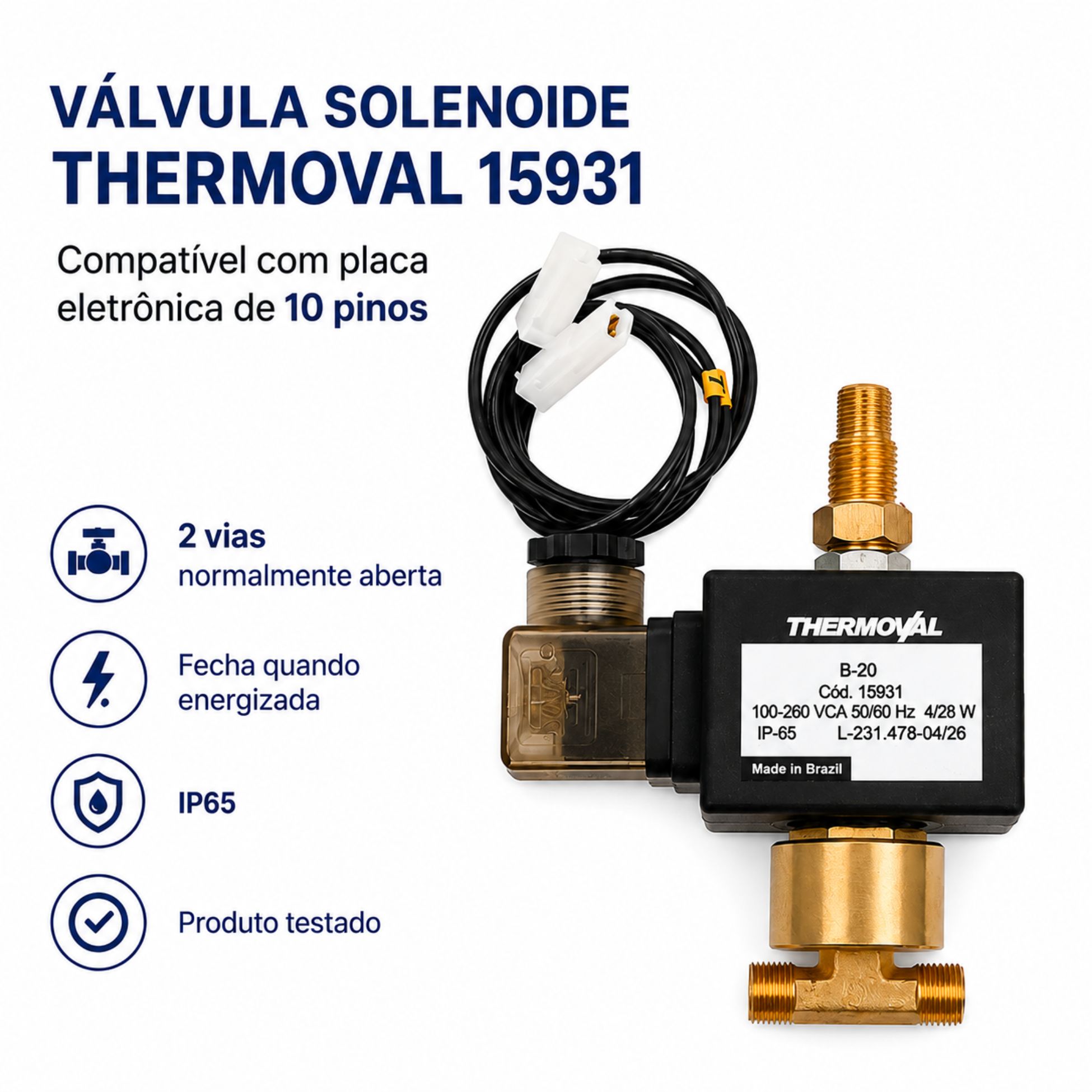

VÁLVULA SOLENOIDE THERMOVAL 15931



Válvula solenoide indicada para manutenção técnica de autoclaves que utilizam placa de comando de 10 pinos.

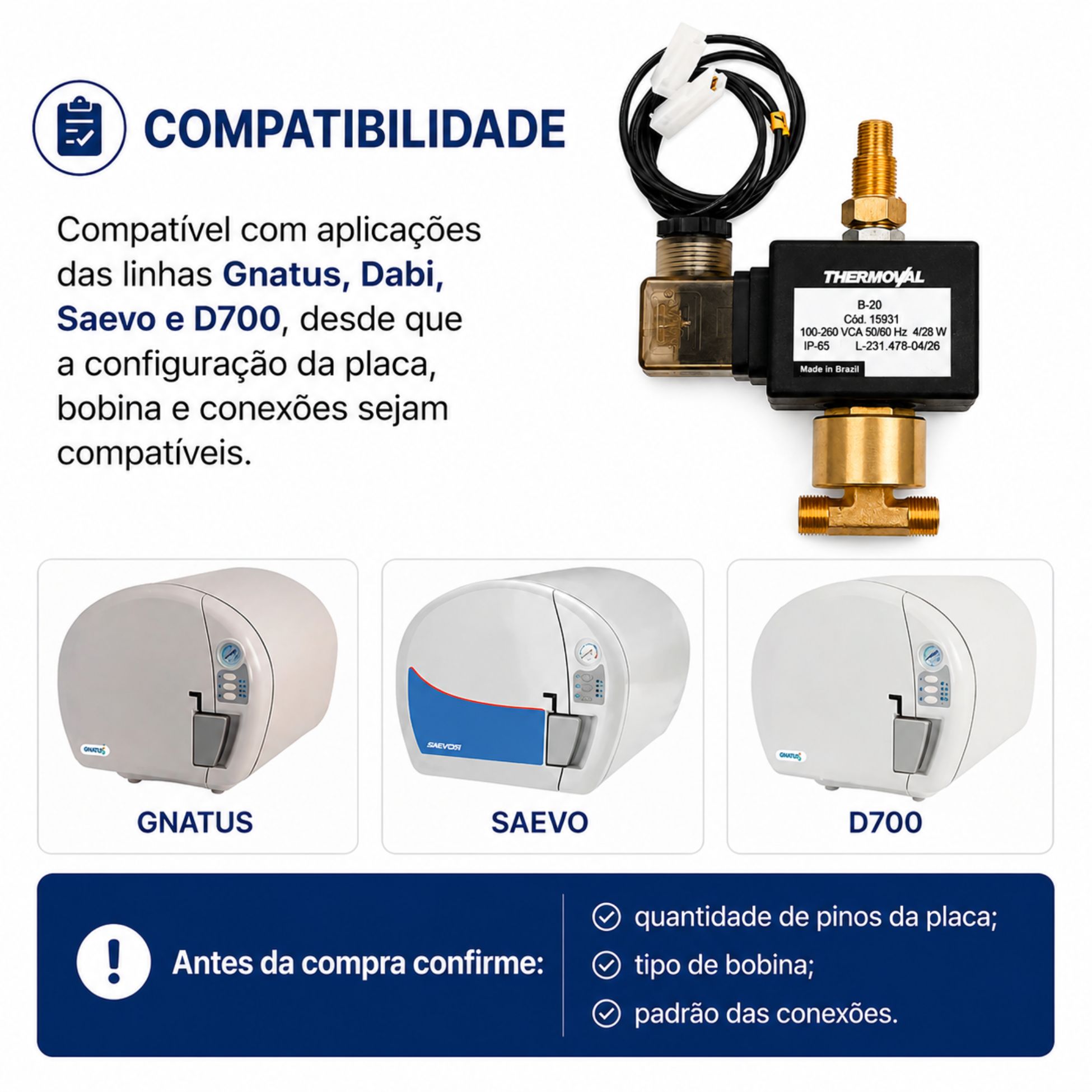

Compatível com aplicações das linhas Gnatus, Dabi, Saevo e D700, desde que a configuração da placa, padrão da bobina e referência da peça instalada coincidam com este conjunto.



Referências compatíveis:



Thermoval 15931

Referência cruzada Gnatus: 30300052964



Importante:

Antes da compra, confirme:



Quantidade de pinos da placa

Tipo de bobina instalada

Padrão das conexões da válvula removida



Existem versões diferentes no mercado e a compatibilidade deve ser conferida previamente.



CONTEÚDO DA EMBALAGEM



1 Válvula Solenoide Thermoval 15931

1 Bobina compatível instalada no conjunto

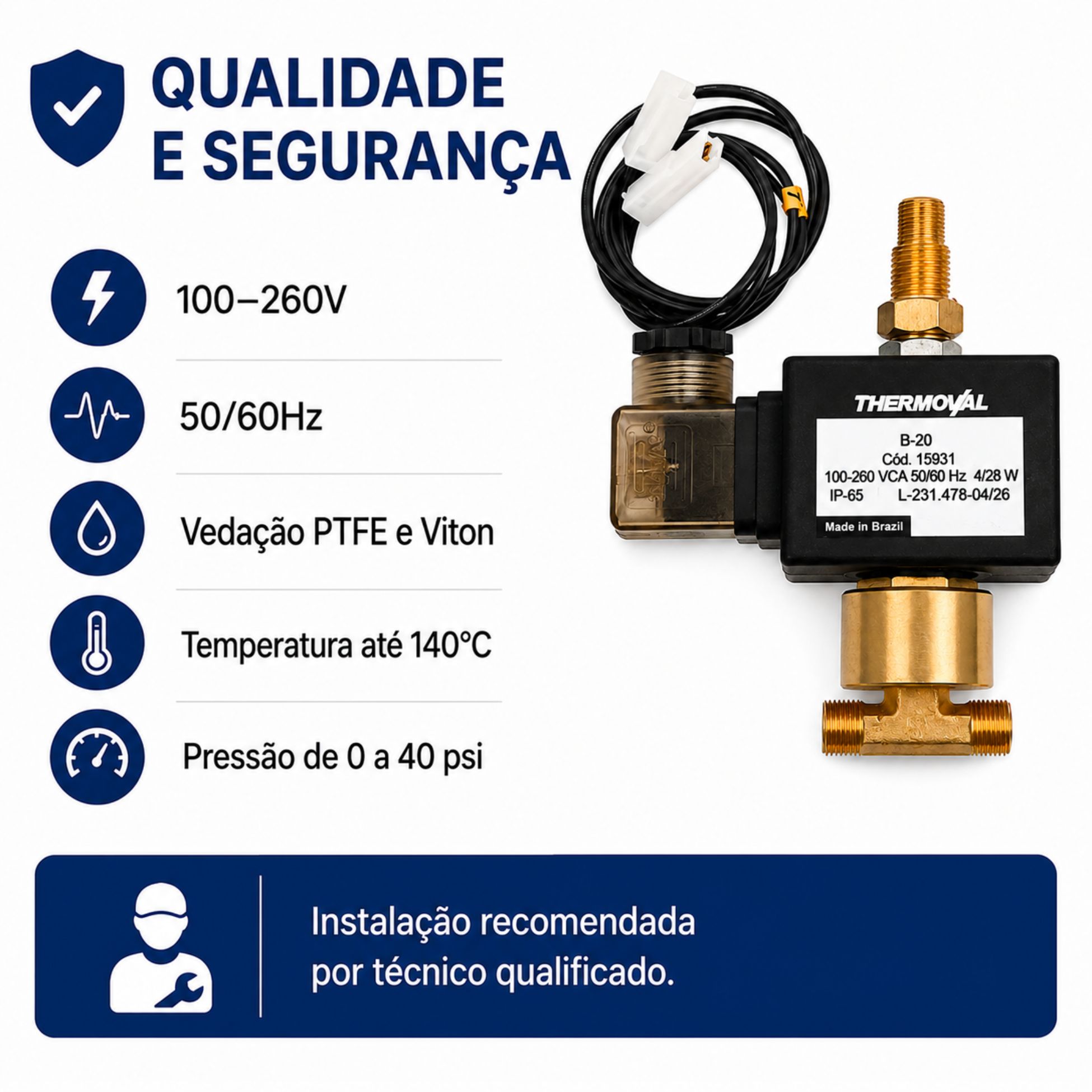

ESPECIFICAÇÕES TÉCNICAS



Alimentação:



100–260V

50/60Hz



Potência:



4/28W



Funcionamento:



2 vias normalmente aberta

Fecha quando energizada



Conexões:



Entrada: rosca macho 7/16 UNS (2x)

Saída: 1/8 NPT

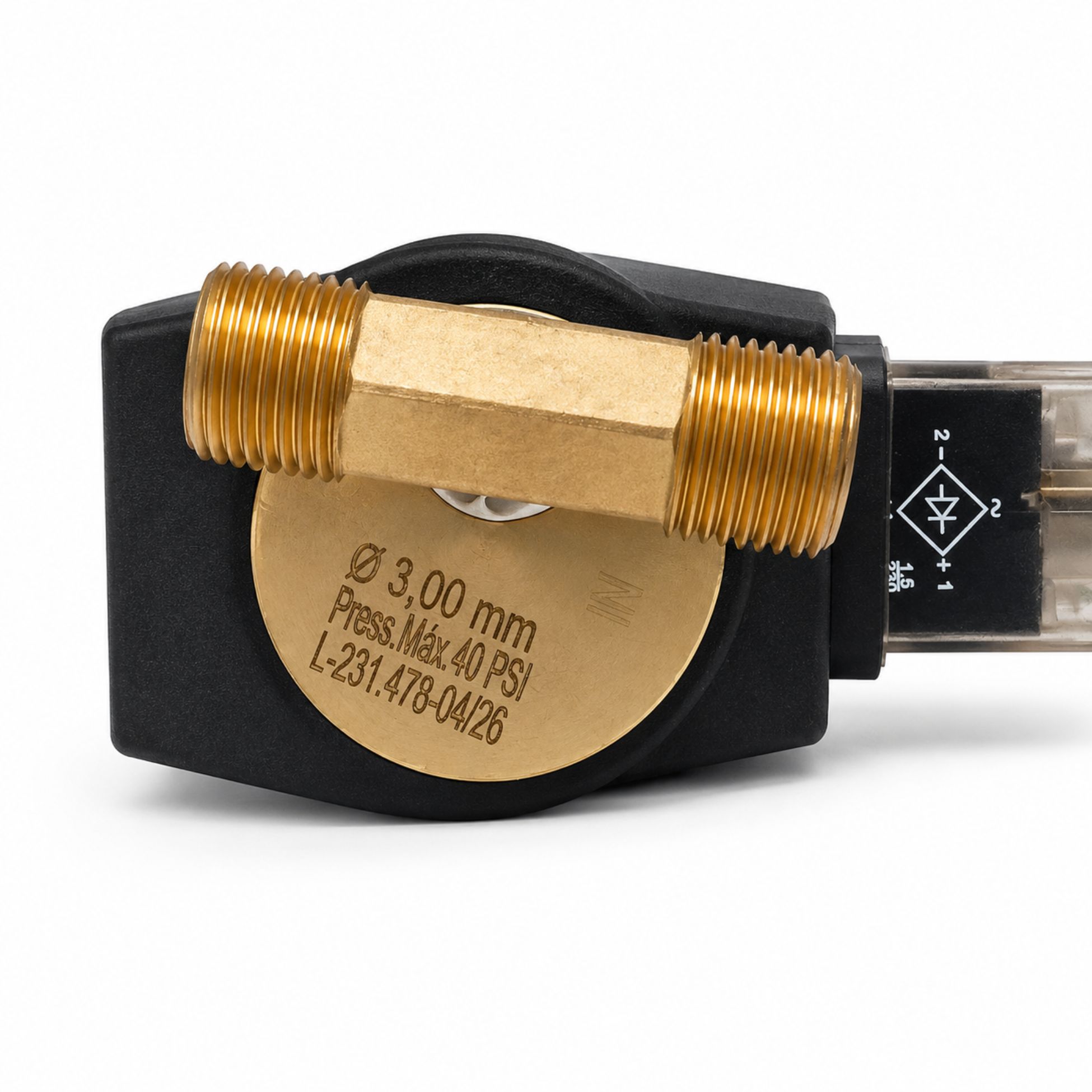

Orifício:



Ø 3,0 mm

Kv 0,23



Vedação:



PTFE (Teflon)

Viton



Proteção:



IP65



Conexão elétrica:



Padrão DIN 43650A

Com diodo retificador / ponte de diodo

Varistor

LED indicador

Cabo de 500 mm

Terminal Faston fêmea série 6,3



APLICAÇÕES



Compatível para utilização com:



Fluido hidráulico

Ar

Oxigênio

Água

Vapor



Temperatura máxima:



140°C



Pressão de trabalho:



0 a 40 psi



MATERIAIS DE FABRICAÇÃO



Corpo em latão redondo ASTM B16

Êmbolo e pólo em aço inox AISI 430

Mola em aço inox AISI 302

Fio de cobre esmaltado classe HR 200°C



RECOMENDAÇÕES IMPORTANTES



Recomendamos que a instalação seja realizada por técnico qualificado, com conferência prévia da compatibilidade elétrica e mecânica do equipamento.



Garantia:

3 meses contra defeito de fabricação.
